Actuator, Prometheus, Grafana 설정 및 실습

Actuator 기본 설정

build.gradle

implementation 'org.springframework.boot:spring-boot-starter-actuator'
implementation 'org.springframework.boot:spring-boot-starter-web'

application.properties 엔드포인트 설정

spring.application.name=sample

server.port=8080

#모든 엔드포인트 노출 설정
management.endpoints.web.exposure.include=*

#헬스 체크 엔드포인트 상세 정보 표시 설정
#이 설정은 /actuator/health 엔드포인트에서 헬스 체크 정보를 항상 상세히 보여주도록 설정합니다.
#기본적으로, 헬스 체크 엔드포인트는 요약된 상태 정보만 제공하며, 상세 정보는 노출되지 않습니다.
management.endpoint.health.show-details=always

선택사항

# Actuator 엔드포인트를 19090 포트에서 서비스하도록 설정
management.server.port=19090

import org.springframework.context.annotation.Configuration;
import org.springframework.security.config.annotation.web.builders.HttpSecurity;
import org.springframework.security.config.annotation.web.configuration.EnableWebSecurity;
import org.springframework.security.config.annotation.web.configuration.WebSecurityConfigurerAdapter;

@Configuration
@EnableWebSecurity
public class SecurityConfig extends WebSecurityConfigurerAdapter {
    @Override
    protected void configure(HttpSecurity http) throws Exception {
        http.authorizeRequests()
            .antMatchers("/actuator/**").authenticated()
            .and()
            .httpBasic();
    }
}

http://localhost:8080/actuator 에 접근하면 확인 가능한 actuator 리스트를 볼 수 있습니다.

Prometheus 기본 설정

build.gradle

dependencies {
  implementation 'org.springframework.boot:spring-boot-starter-actuator'
  implementation 'org.springframework.boot:spring-boot-starter-web'
  runtimeOnly 'io.micrometer:micrometer-registry-prometheus'
  testImplementation 'org.springframework.boot:spring-boot-starter-test'
  testRuntimeOnly 'org.junit.platform:junit-platform-launcher'
}

application.properties

spring.application.name=sample

server.port=8080

#모든 엔드포인트 노출 설정
management.endpoints.web.exposure.include=*

#헬스 체크 엔드포인트 상세 정보 표시 설정
#이 설정은 /actuator/health 엔드포인트에서 헬스 체크 정보를 항상 상세히 보여주도록 설정합니다.
#기본적으로, 헬스 체크 엔드포인트는 요약된 상태 정보만 제공하며, 상세 정보는 노출되지 않습니다.
management.endpoint.health.show-details=always

management.endpoint.prometheus.enabled=true

http://localhost:8080/actuator/prometheus 에 접속하여 프로메테우스 매트릭스를 확인할 수 있습니다.

prometheus.yml 설정 파일 생성
- Prometheus가 모니터링할 타겟과 기타 설정을 정의하는 설정 파일(prometheus.yml)을 생성합니다.
- host.docker.internal 은 Docker에서 제공하는 특수한 DNS 이름으로, Docker 컨테이너가 호스트 머신(즉, Docker를 실행하는 컴퓨터)의 네트워크 서비스에 접근할 수 있도록 합니다. 이를 통해 컨테이너 내부에서 호스트 머신의 네트워크 주소를 참조할 수 있습니다.

global:
  scrape_interval: 15s

scrape_configs:
  - job_name: 'spring-boot'
    metrics_path: '/actuator/prometheus'
    static_configs:
      - targets: ['host.docker.internal:8080']

Prometheus 실행
- Docker 명령어를 사용해 prometheus.yml 속한 폴더 경로에서 컨테이너를 실행합니다.
- -v 옵션의 앞부분은 방금전 생성한 prometheus.yml의 경로를 포함하여 작성합니다.

docker run -d --name=prometheus -p 9090:9090 -v {prometheus.yml 속한 폴더 경로}/prometheus.yml:/etc/prometheus/prometheus.yml prom/prometheus

localhost:9090 에 접속해봅니다.프로메테우스 서버에 접속할 수 있습니다.

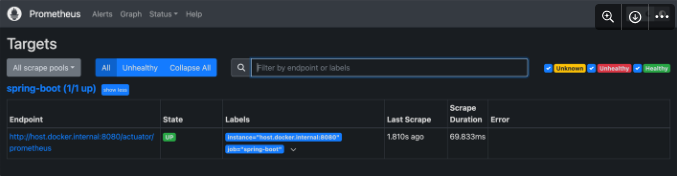

- 상단 메뉴에서 Status > Targets에 접속하여 스프링 애플리케이션의 매트릭스를 수집하고 있는것을 확인 할 수 있습니다 (나오지 않는다면 스프링 애플리케이션을 Run하고 있는지 확인합니다.)

Grafans 기본 설정

Docker 사용하여 Container 실행
localhost:3000에 접속하여 로그인을 진행합니다. 기본계정의 아이디와 비밀번호는 admin/admin 입니다.

docker run -d --name=grafana -p 3000:3000 grafana/grafana

대시보드에서 DATA SOURCE 를 클릭한 후, Prometheus를 선택합니다.

Name을 입력한후, Contact에 Prometheus Server URL 을 입력합니다. 여기서는 host.docker.internal을 사용했습니다(스프링 애플리케이션이 호스트 PC에서 실행되어 접근하기 위함)
그후, Save & test를 클릭하여 저장합니다.

대시보드 메뉴에 접속하여 Create Dashboard 버튼을 클릭합니다. 그후 import dashboard 를 클릭합니다.

grafana.com/dashboards 접속하여 원하는 대시보드 ID 복사하여 Load 클릭
임포트 창에서 19004을 입력하고 Load 버튼을 클릭합니다.19004는 그라파나에서 제공하는 spring boot 3용 대시보드입니다.

prometheus 를 선택하고 Import 를 클릭하면 대시보드가 생성됩니다.

그라파나에서 Slack으로 Alert 보내기

슬랙 앱 생성
- 먼저 슬랙에 가입해서 워크스페이스를 생성해주세요~!
- https://api.slack.com/apps 에 접속해서 Create an App을 클릭합니다.

팝업이 뜨면 From scratch 를 클릭합니다.

앱이름을 입력하고 생성한 워크스페이스를 선택합니다.

OAuth & Permissions 메뉴에 접속합니다.
스크롤 하여 Scopes 항목으로 갑니다. Bot Token Scopes에 “chat:write”를 추가합니다.
그후 스크롤을 올라와서 Install to Workspace 를 클릭합니다. 그리고 허용을 클릭합니다.

Incoming Webhooks 메뉴에 접속합니다. Activate Incoming Webhooks 를 활성화 한 후, 하단에 Add New Webhook to Workspace를 클릭합니다. 다음 화면에서 전달 받고 싶은 슬랙 채널을 선택합니다. 그리고 생성된 Webhook URL을 복사해 둡니다.

슬랙 앱에서 해당 채널에 가서 생성한 App을 “@”를 사용하여 추가해줍니다.

그라파나 Alert 설정

그라파나에서 사이드메뉴에 Alerting > Contact points 에 접속하여 Add contact point 버튼을 클릭합니다.

Name 을 입력한 후, Integration 을 Slack을 선택합니다. 그후 Webhook URL에 아까 앱에서 복사한 URL을 입력합니다. 테스트 버튼을 클릭하면 테스트 메시지가 슬랙 채널로 오는 것을 확인할 수 있습니다.

그라파나 사이드 메뉴에서 Alerting > Notification policies 로 들어갑니다. 그 후 Default policy의 edit 버튼을 클릭합니다. 이후 나온 Edit창에서 Default contact point 를 이전에 생성한 contact point로 선택합니다.

Alerting > Alert rules 를 클릭하여 “New alert rule”을 클릭합니다.

알림 이름을 입력합니다.
Define query and alert condition 에서 matric을 UP을 선택하고 Label filter 에서 Job , spring-boot 를 선택합니다.
Expression 의 Threshold에서 IS BLOW를 선택 숫자는 1을 입력합니다. 이를 통해 만약 애플리케이션이 정지되면 알람이 발송되게 됩니다.
